目的:
該方法解釋了安全安裝和測試的程序或活動順序 電纜托盤, 及其配件符合質量規范。
通用設備和工具:
安裝電纜橋架所需設備如下:
工具箱,內含螺絲刀、鉗子、扳手、錘子
配有各種鉆頭的鉆機、磨床和切割機
電氣測試儀、連續性測試儀、萬用表
切割機、鼓風機
沖孔器和平銼
鍍鋅漆
記號筆、卷尺、水平儀/水平儀。
梯子/腳手架/移動腳手架
手拉葫蘆和管鉗
便攜式燈
可拆卸路障
存儲和物料處理:
貨物區域必須無灰塵和無漏水/滲水。
在裝載/卸載和儲存織物時,應始終遵循制造商的建議
材料及其配件應在商店的指定區域小心卸載和處理(不要直接掉落到地面),以避免任何損壞。
材料應存放在干燥、無水或不受天氣影響的地方,并用防水布覆蓋材料以保護織物。
材料將在現場倉庫中堆放/卸載,放置在距離地面足夠高度的平坦表面上的木質閣樓上的適當支架上。
如果材料以包裝或托盤形式發送,則每個包裝或托盤應使用合適的起重設備單獨提升。
電纜橋架安裝流程
材料應以原包裝運輸/轉移到現場。
應目視檢查材料是否在運輸過程中發生損壞。
搬運物料時,應輕拿輕放,小心地放到地面,切勿掉落。
為防止損壞電纜托架,切勿將電纜托架用鏈條固定在卡車拖車底部橫檔上,然后將電纜托架拖出拖車
如果發現織物有缺陷,則不得安裝,因此應將電纜退回供應商進行更換。
電纜橋架及其附件(預鍍鋅、熱鍍鋅)應存放在干燥、完全封閉/通風的倉庫中。
材料檢驗:
檢查面料是否符合其類型、尺寸、制造
目視檢查:
電纜橋架類型
電纜橋架材質類型
電纜橋架涂層類型
電纜橋架標準寬度
電纜橋架標準長度
電纜橋架厚度
電纜橋架法蘭高度
電纜橋架的正確涂漆/鍍鋅和識別號碼
物理?yè)p壞檢查:
托盤和梯子損壞
鍍鋅損傷
電纜橋架法蘭高度
配件和附件均為專有類型
鍍鋅測試:
涂層厚度均勻性測試
連接的電氣連續性
自采購訂單日期起五年內,TR 應進行驗收審查。否則,應進行測試。
配件和附件均為專有類型
電纜橋架安裝工程順序:

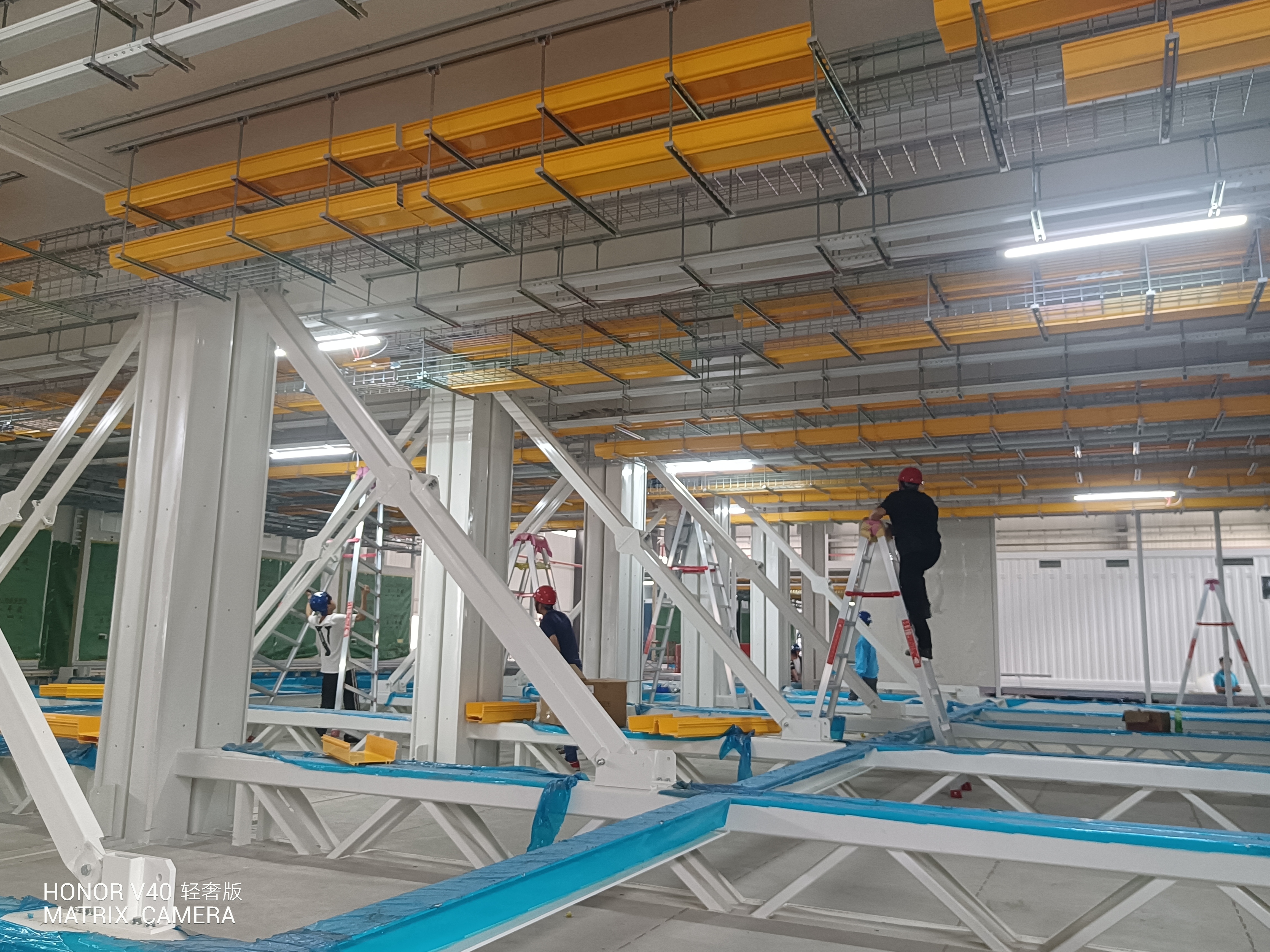

電纜橋架的安裝:
現場電纜橋架移位
應使用起重機/液壓機或足夠的人力將電纜橋架小心地卸載或轉移到指定位置,并移動到指定的安裝位置。
拆除包裝,確保電纜橋架沒有運輸損壞
檢查并確保已批準的圖紙、正確尺寸和類型的電纜橋架、線槽和配件已準備好安裝。
確保從現場商店收到的用于安裝的電纜托架/線槽和配件沒有生銹的部件和損壞。
標記路線:
按照已批準的圖紙,用標記線標記電纜橋架和線槽的走向。電纜橋架和線槽的走向必須與其他服務協調,并由現場工程師確認。
與建筑結構和其他服務設施之間應保持最小距離(距離最近點 200 毫米),以方便處理和維護電纜。
如果可能,請勿在水/污水管道下方安裝電纜橋架。

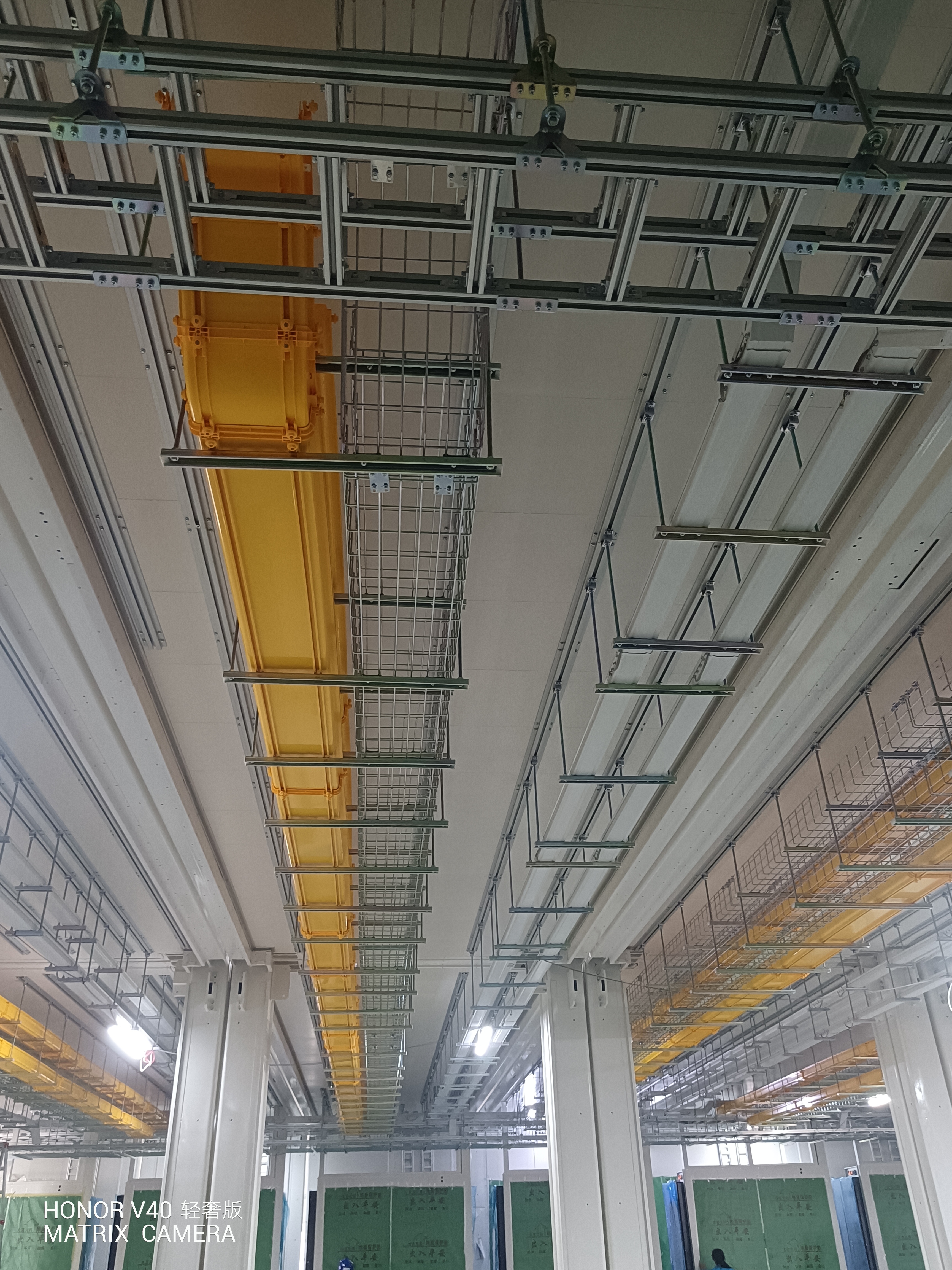

懸掛支撐:
應按照批準的規格和圖紙仔細標記吊架和支撐件的位置。
應標記所需尺寸的孔并使用鉆孔機進行鉆孔。
應使用夾緊工具將螺紋桿(M12 鋼)或指定螺紋桿小心地固定到錨栓中,以確保螺紋桿旋轉平穩。螺紋桿應具有必要的厚度和長度。尺寸應符合圖紙批準的尺寸。應擦拭干凈,以免損壞螺紋桿。
按照已批準的圖紙,用標記線標記電纜橋架和線槽的走向。電纜橋架和線槽的走向必須與其他服務協調,并由現場工程師確認。
螺紋擰好后,應將墊圈插入螺紋中。墊圈的尺寸和質量應符合規定。墊圈應固定到位,螺母應擰緊,以確保螺紋桿堅固且能夠承受負載。
托盤和梯子應牢固地錨固在支架上。應確保托盤或梯子系統在電纜安裝過程中不會移動。
確保桿在操作條件下完全垂直。
擰緊吊架負載螺母,確保吊架性能正常。調整后擰緊上螺母。
支撐之間的距離稱為跨度 (SPAN)。支撐跨度不應大于托盤的長度。這樣可以防止兩個連接點位于一個支撐跨度內。
支撐跨度不應大于直段長度,或按照電纜橋架制造商,以確保支撐之間沒有發現任何接頭。
電纜橋架和線槽接頭應盡可能位于支架的邊緣,距兩側的距離均小于 300 毫米。
接頭位于支撐和四分之一點之間。例如,安裝12英尺長的節段時,支撐間距為3.7米(12英尺),會導致接頭在每次安裝時都位于相同的位置。
托盤伸出最后一個支撐的最大長度不應超過 600 毫米(2 英尺)。
水平方向每最大 1200 毫米、垂直方向每最大 1500 毫米應安裝支撐。
水平電纜橋架和梯形電纜橋架 應采用壁掛式支架或吊桿系統支撐。支架之間的間距應符合制造商的建議,但壁掛式支架的間距不得超過 1 米,吊桿系統的間距不得超過 2 米。
吊架、懸掛支架、電纜橋架支架以及梯子應修剪之所需尺寸,并在側面涂上鍍鋅漆。
在可能的情況下,應同時支持多組平行運行的中繼線。
對于垂直的豎井電纜橋架和梯子,所有支撐和固定裝置都應按照批準進行。
未經大多數承包商批準,請勿切割或鉆孔結構建筑構件(例如工字梁)。
警告:請勿將電纜橋架用作走道、梯子或人員支撐;電纜橋架可能是電纜和線槽的機械網絡。將電纜橋架用作走道可能會造成人身傷害,并可能損壞電纜橋架和已安裝的電纜。
廣羽電纜橋架技術支持:
水平配件的支撐位置應距所連接梯子上配件兩端不超過 610 毫米(24 英寸)。
配件必須均勻地支撐在配件兩側的半徑中心點處,如下所示:
位于 90° 彎頭的圓弧中點 (45°)。
位于 60° 彎頭的圓弧中點 (30°)。
對于 45° 彎頭,圓弧中點 (22.5°) 處的半徑為 305 毫米 (12 英寸) 的配件除外。
對于 30° 彎頭,圓弧中點 (15°) 處的半徑為 305 毫米 (12 英寸) 的配件除外。
